Testbank afstelling — Vermogensmeting en afstelling van 2-takt motoren
Na een revisie of tuning weet je pas echt wat je motor doet als je hem op de testbank zet. We meten het vermogen, stellen carburateur en ontsteking in op basis van meetwaarden en geven je de resultaten mee.
Afspraak makenWat is een testbanksessie?
Een testbank, ook wel dynamometer of dyno genoemd, meet het motorvermogen terwijl de motor draait. De brommer of crossmotor wordt aangesloten op de meetrol en het vermogen wordt gemeten over het hele toerengebied.
Wij gebruiken de testbank niet alleen om te meten, maar ook om af te stellen. De carburateur wordt nagesteld, de ontsteking geoptimaliseerd en het totale motorgedrag geanalyseerd. Het resultaat is een motor die loopt op basis van meetwaarden, niet op gevoel.
Testbank in actie
Zo ziet een meting er in de praktijk uit.
Bidalot motor op de testbank. Nulmeting gevolgd door carburateur- en ontstekkingsafstelling.
Wanneer heb je een testbanksessie nodig?
Een testbanksessie is zinvol in deze situaties:
- Na een blokrevisie — controleer of alles correct loopt en stel de motor in voor de eerste kilometers
- Na het monteren van tuningonderdelen — nieuwe cilinder, krukas, carburateur of uitlaat vereisen naafstelling
- Bij onverklaarbaar vermogensverlies — een meting maakt het probleem direct inzichtelijk
- Voor competitie of race — maximaal vermogen uit je setup halen met reproduceerbare meetwaarden
- Na een carburateurwissel — juiste main jet, naald en luchtschroefstand bepalen
- Als je verder wilt bouwen — je weet waar je begint, zodat elke volgende aanpassing een meetbaar verschil laat zien
Hoe verloopt een testbanksessie?
Elke stap heeft een doel. We werken met vaste metingen zodat het effect van elke aanpassing zichtbaar is.
1
Voorbereiding en nulmeting
De brommer of crossmotor gaat op de meetrol. Eerst een nulmeting, zonder aanpassingen. Dat is het startpunt. Aan het einde van de sessie zie je precies wat er verbeterd is.
2
Analyse van de vermogenscurve
De nulmeting geeft een vermogenscurve over het hele toerengebied. Dips in de curve wijzen op afstellingsproblemen. Een te rijke of te arme verbranding is direct zichtbaar. Op basis hiervan bepalen we wat er aangepast wordt.
3

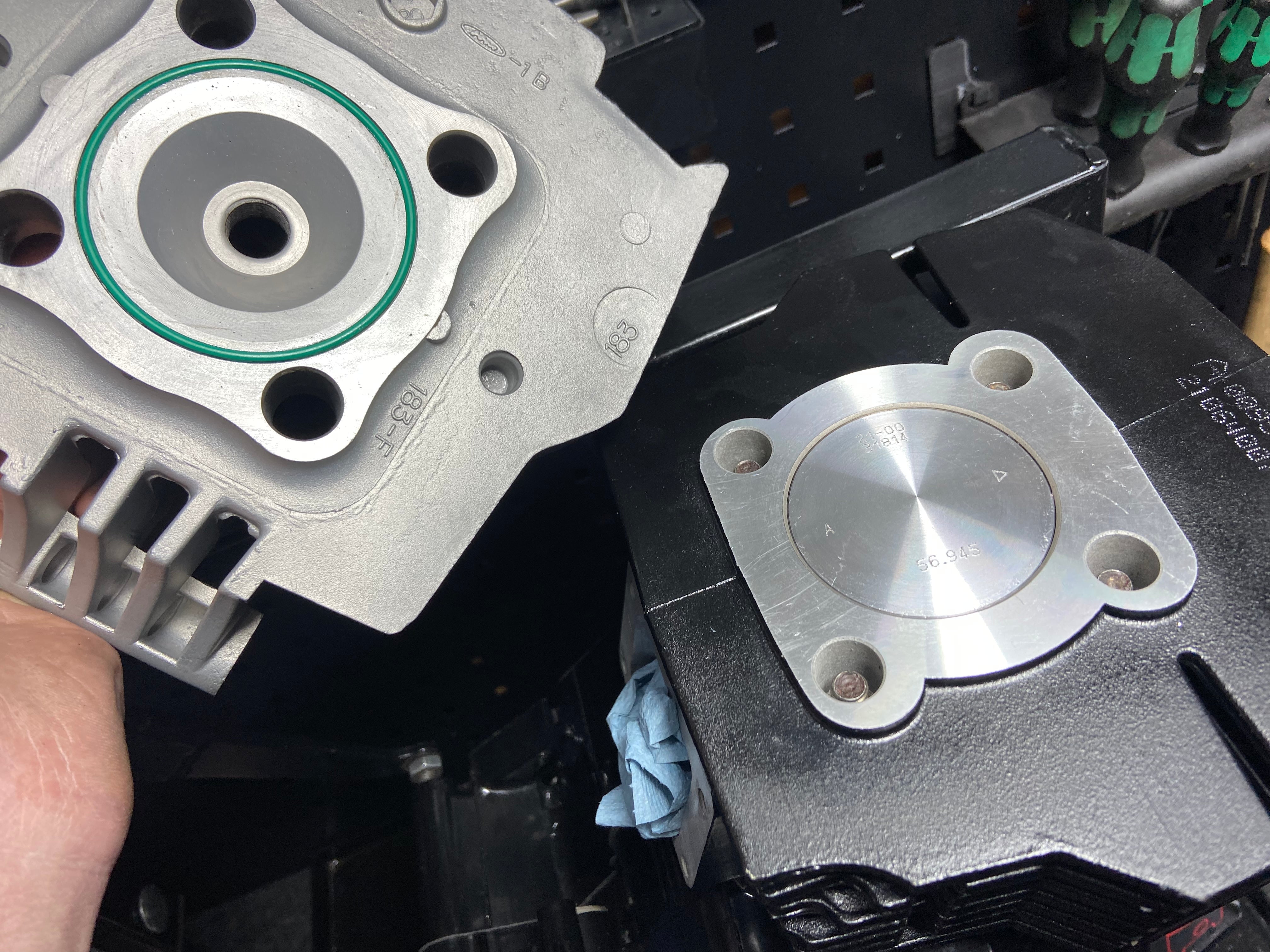

Carburateur afstellen
Main jet, naaldstand en luchtschroef worden nagesteld op basis van de meetresultaten. Na elke aanpassing meten we opnieuw. Zo bepalen we de juiste benzine-luchtverhouding over het hele toerengebied.
4

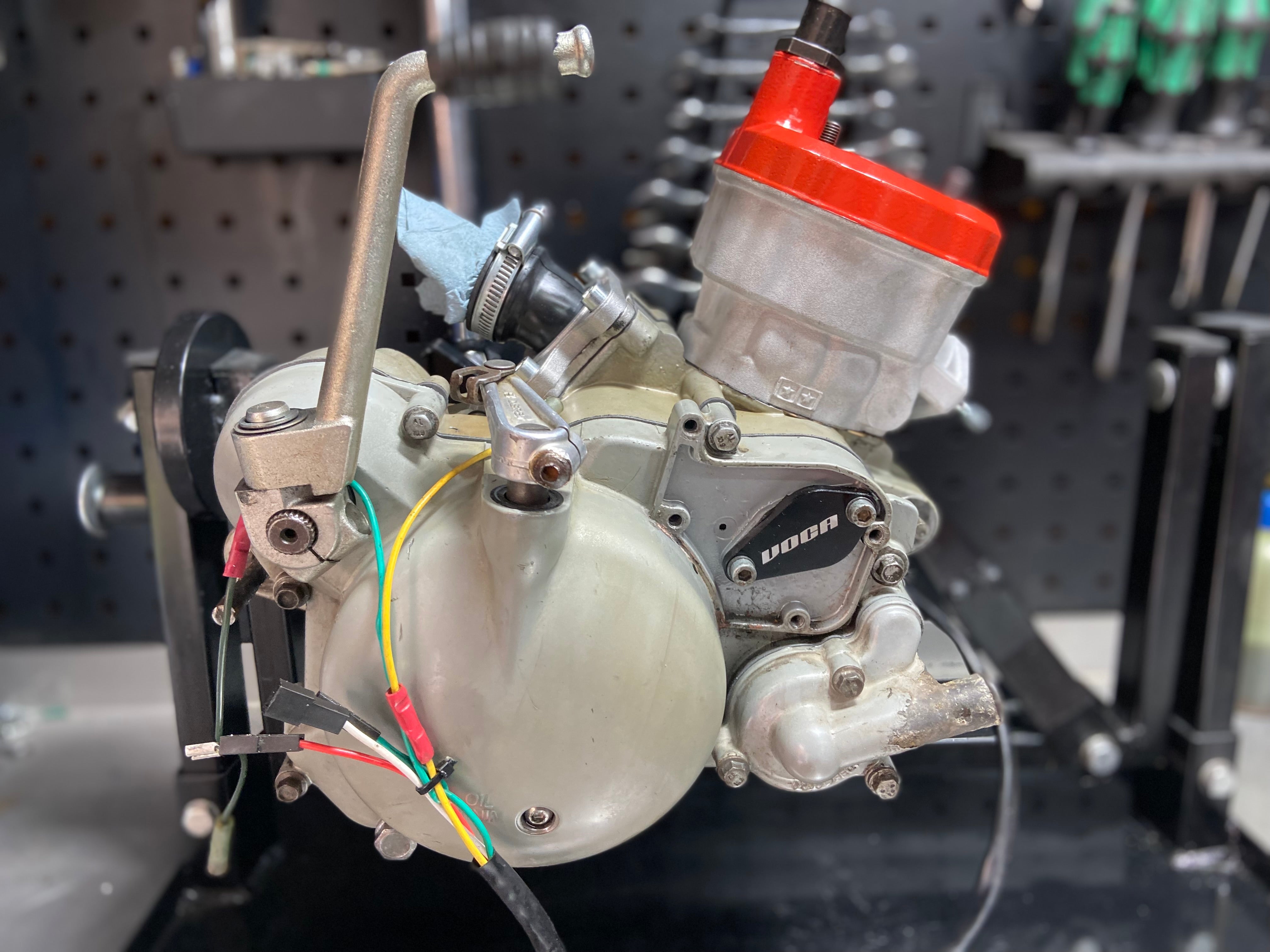

Ontsteking optimaliseren
Het ontstekingtijdstip heeft direct invloed op het maximale vermogen en de betrouwbaarheid van de motor. Met de testbank bepalen we de optimale timing voor de specifieke motoropbouw.
5
Eindmeting en resultaat
Na het afstellen volgt een eindmeting. Je krijgt de beginmeting en eindmeting naast elkaar, zodat het verschil concreet zichtbaar is. De instellingen worden genoteerd zodat je de setup kunt herhalen of verder kunt bouwen.
Wat wordt er aangepast tijdens een sessie?
Afhankelijk van de motoropbouw en de meetresultaten stellen we het volgende in of geven we advies over:
- Hoofdjet (main jet) van de carburateur
- Naaldstand en naaldtype
- Luchtschroef instelling
- Ontstekingtijdstip
- Stuurhoogte vergasser (indien aanwezig)
- Uitlaatklep positie (bij variomatische systemen)
- Advies over verdere optimalisaties op basis van de meting
Mechanische problemen zoals slechte compressie of een defect lager zijn niet op te lossen via afstelling. Als de meting dat aantoont, verwijzen we door naar een volledige blokrevisie.
Wat levert een testbanksessie op?
Meetbaar meer vermogen
Een correcte afstelling levert aantoonbaar meer pk op, zichtbaar in de vermogensgrafiek voor en na
Betrouwbaardere motor
Een te arme verbranding veroorzaakt oververhitting. Een correcte afstelling beschermt het motorblok op de lange termijn
Inzicht in je setup
Je weet exact wat je motor doet, op welk toerental het vermogen piekt en waar de verbeterpunten zitten
Reproduceerbare instellingen
Alle instellingen worden genoteerd. Handig bij een volgende bouwronde of een tweede motor
Wat kost een testbanksessie?
Het gebruik van de testbank kost €65 per uur. We beschikken over een ruime voorraad onderdelen — ontstekingen, uitlaatsystemen, sproeiers, carburateurs en meer. Daardoor hoef je zelf niet altijd onderdelen mee te nemen en kunnen we direct testen wat het beste werkt voor jouw setup.
Genoemde prijs is exclusief verbruiksmaterialen zoals sproeiers, gasnaalden en andere onderdelen die specifiek voor jouw motor nodig zijn.
Afspraak makenVoorwaarden voor gebruik van de testbank
Om een sessie goed en veilig te laten verlopen, gelden de volgende voorwaarden.
- Motor in goede technische staat — geen lekkages, ketting correct gespannen, voldoende olie en brandstof aanwezig
- Werkende temperatuurmeter — verplicht bij watergekoelde motoren
- Geen motorcrossbanden — voertuigen met motorcrossbanden kunnen niet worden getest
- Maximaal twee personen aanwezig — tijdens het testen
- Eigen risico — het gebruik van de testbank is volledig op eigen risico. Wij zijn niet aansprakelijk voor schade aan het voertuig of letsel
Door je motor of brommer aan te leveren ga je automatisch akkoord met deze voorwaarden en onze algemene voorwaarden.
Resultaten uit de praktijk
Twee concrete voorbeelden van sessies die we hebben uitgevoerd.
"Derbi D50B0 met Stage6 R/T cilinder. Nulmeting: 8,4 pk. Na carburateur- en ontstekkingsafstelling: 11,2 pk. Het probleem zat in een te rijke hoofdjet gecombineerd met een te vroeg ontstekingtijdstip."
Testbank resultaat — Derbi D50B0
"Minarelli Am6 met Polini 70cc cilinder en PHBH 28 carburateur. Motor liep onregelmatig in het middengebied. Na naaldstand bijstellen en luchtschroef optimaliseren liep de motor glad door het hele toerengebied. Vermogen van 9,1 naar 10,8 pk."
Testbank resultaat — Minarelli Am6
Veelgestelde vragen over testbank afstelling
Aan welke eisen moet mijn motor voldoen voor de testbank?
De motor moet in goede technische staat zijn: geen lekkages, ketting correct gespannen, voldoende olie en brandstof. Watergekoelde motoren hebben een werkende temperatuurmeter nodig. Voertuigen met motorcrossbanden kunnen niet worden getest.
Moet ik de motor kant-en-klaar aanleveren?
Ja. De motor moet rijklaar zijn met werkende ontsteking, carburateur en uitlaat. Als de motor niet rijdt, is een testbanksessie niet mogelijk.
Kan ik een losse motor aanleveren zonder voertuig?
Nee. De testbank werkt met de motor in het frame. Je brengt de volledige brommer of crossmotor mee.
Hoelang duurt een testbanksessie?
Een standaardsessie duurt gemiddeld anderhalf tot twee uur. Bij complexere setups kan dit langer zijn. We plannen voldoende tijd zodat er niet gehaast wordt.
Wat kost een testbanksessie?
Het gebruik van de testbank kost €65 per uur. Dat is exclusief eventuele verbruiksmaterialen zoals sproeiers of gasnaalden. We hebben een ruime voorraad onderdelen op voorraad, dus in veel gevallen kunnen we direct aan de slag zonder dat je zelf onderdelen hoeft mee te nemen.
Is een testbanksessie zinvol na een blokrevisie?
Ja. Na een blokrevisie is het blok nieuw opgebouwd, maar de afstelling is nog niet afgestemd op de nieuwe inwendige afmetingen. Een testbanksessie na revisie geeft het beste resultaat en beschermt de nieuwe onderdelen.
Mijn motor heeft meer pk na de sessie. Is dat legaal op de openbare weg?
Wij werken aan motoren voor eigen gebruik, competitie en hobbyprojecten. Wij zijn niet verantwoordelijk voor gebruik op de openbare weg. Controleer zelf de regels voor jouw voertuigcategorie.
Wat is het verschil tussen afstellen op gevoel en op de testbank?
Op gevoel stel je in op wat de motor doet tijdens het rijden. Dat geeft geen exacte waarden en je weet niet wat je beginsituatie was. Op de testbank meten we voor en na elke aanpassing. Je ziet het effect direct in de vermogenscurve en de instellingen zijn reproduceerbaar.
Weet wat je motor doet. Meet het.
Plan een sessie bij BNRevisie. We meten, stellen af en geven je de resultaten mee.
